製動盤

　　1. 製動盤直徑

　　製動盤直徑D應盡可能取大些，這時製動盤的有效半徑得到增加，可以降低製動鉗的夾緊力，減少襯塊的單位壓力和工作溫度。受輪輞直徑的影響，製動盤的直徑通常選擇為輪輞直徑的70%一79%。總質量大於2t的汽車應取上限。

　　2. 製動盤厚度

　　製動盤厚度對製動盤質量和工作時的溫升有影響。為使質量小些，製動盤厚度不宜取得很大；為了降低溫度，製動盤厚度又不宜取得過小。製動盤可以做成實心的，或者為了散熱通風的需要在製動盤中間鑄出通風孔道。一般實心製動盤厚度可取為10—20mm，通風式製動盤厚度取為20～50mm，采用較多的是20—30mm。在高速運動下緊急製動, 製動盤會形成熱變形, 產生顫抖。為提高製動盤摩擦麵的散熱性能, 大多把製動盤做成中間空洞的通風式製動盤, 這樣可使製動盤溫度降低20 %～30%。

　　摩擦襯塊

　　摩擦襯塊是指鉗夾活塞推動擠壓在製動盤上的摩擦材料。摩擦襯塊分為摩擦材料和底板,兩者直接壓嵌在一起。

　　摩擦襯塊外半徑隻與內半徑及推薦摩擦襯塊外半徑與內半徑的比值不大於1.5。若此比值偏大，工作時襯塊的外緣與內側圓周速度相差較多，磨損不均勻，接觸麵積減少，導致製動力矩變化大。

　　對於盤式製動器襯塊工作麵積A，推薦根據製動襯塊單位麵積占有的汽車質量在1.6～3.5（千克╱平方厘米)範圍內選用。

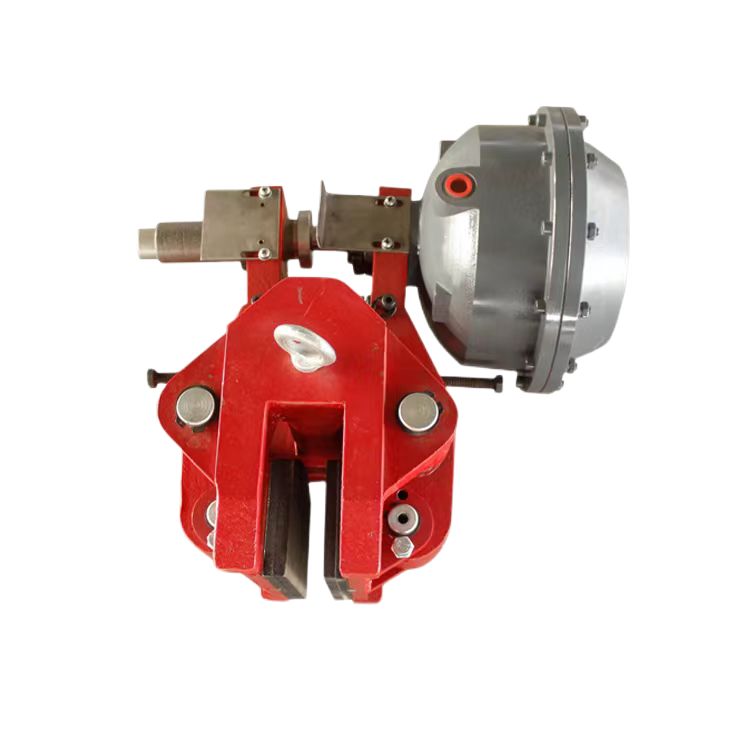

　　製動盤用合金鋼製造並固定在車輪上，隨車輪轉動。分泵固定在製動器的底板上固定不動，製動鉗上的兩個摩擦片分別裝在製動盤的兩側，分泵的活塞受油管輸送來的液壓作用，推動摩擦片壓向製動盤發生摩擦製動，動作起來就好像用鉗子鉗住旋轉中的盤子，迫使它停下來一樣。
